Водяной теплый пол

1. Особенности водяного теплого пола
2. Конструкция
3. Выбор и расчет труб
4. Схемы укладки
5. Этапы монтажа на бетонную стяжку

Особенности водяного теплого пола

Гидравлическая отопительная система стоит недорого, монтируется легко, проста в эксплуатации, безопасна для потребителей. Кроме того, она выглядит эстетично и не занимает свободное пространство.

Главное преимущество водяного пола — вертикальное распространение тепла и равномерный прогрев помещения. Радиаторные устройства это обеспечить не могут.

Теплые полы станут отличным вариантом для помещений с высокими потолками. А вот у обустройства системы в ванной или туалете есть недостатки. Так как нагревательный элемент присоединяется к полотенцесушителю, полы в этих комнатах перегреваются. Кроме того, системы уменьшают высоту помещений из-за толстой бетонной заливки. Последняя еще и утяжеляет конструкцию, поэтому покрытия приходится дополнительно укреплять.

Водяные теплые полы монтируются в частных домах, банях, гаражах. А вот в многоэтажках они дают большую нагрузку на перекрытия, что повышает риск подтопления помещений снизу. Кроме того, контур с теплоносителем врезается в общую систему отопления, которая не предназначена для такого использования. Это становится причиной охлаждения стояков в квартирах. Поэтому соответствующие органы крайне неохотно выдают разрешения на монтаж гидравлических отопительных систем в многоэтажных домах.

Конструкция

Существует много марок и моделей теплых полов. Но в состав любой гидравлической отопительной системы входят следующие элементы:

• котел для нагрева воды;
• насос, который нагнетает воду;
• трубы;
• коллекторы для регулировки разогрева полов;
• клапаны шаровые;
• фитинги для монтажа основной трассы и присоединения труб к коллекторам.

У каждого из элементов есть особенности. Например, трубы должны быть полипропиленовыми и иметь стекловолоконный слой, чтобы не расширяться при нагревании. Размер диаметра труб может колебаться от 1,6 до 2 см. Изделия должны выдерживать давление 10 бар при прокачке теплоносителя, который разогрет до 95⁰С.

Задача одного из коллекторов, или разветвителей — сортировать горячую воду по отопительным контурам. Другого — собирать ее после прокачки по системе. Оба агрегата находятся в коллекторном шкафу. Также туда входят:

• клапаны;
• воздухоотводы;
• устройства для регулировки затрат теплоносителя;
• аппараты для быстрого отвода воды в нештатной ситуации.

Выбор и расчет труб

Профессионалы рекомендуют покупать полиэтиленовые изделия сшитого типа PEX или PERT. Оптимальным вариантом станут PE-Xa. Плотность их сшивки составляет 85%.

Отличный выбор — недорогие и несложные в монтаже трубы из металлопластика. Медные изделия стоят дороже и нуждаются в защите от воздействия щелочей при заливке бетона.

Для обустройства теплых полов часто используются композитные трубы, которые состоят из двух слоев полиэтилена и фольги между ними. Однако присутствие неоднородного материала с другим коэффициентом расширения при нагревании может стать причиной расслоения контура.

При выборе труб учитывайте следующие моменты:

• бренд: Rehau, Tece, KAN, Uponor гарантируют качество;
• маркировку;
• наличие сертификата соответствия;
• коэффициент теплового расширения;
• стоимость комплектующих для монтажа.

Основные размеры труб для укладки водяных полов — 16х2, 17х2 и 20х2 мм.

Перед покупкой нагревательного контура нужно провести расчеты. Чтобы избежать ошибок, доверьте это профессионалам.

Схемы укладки

Существуют разные варианты монтажа водяных теплых полов: «спираль», «змейка», «двойная змейка» и «угловая змейка».

Первая схема считается самой эффективной, так как в этом случае трубы прогревают пол максимально равномерно. Минус укладки «змейкой»: чем дальше от коллектора, тем холоднее. При «двойной змейке» этот недостаток сглаживается, но самостоятельно смонтировать такую схему сложно.

Этапы монтажа на бетонную стяжку

Укладка теплого пола — трудоемкий и длительный процесс. Особенно, если система монтируется на бетонную стяжку. Чтобы конструкция застыла, потребуется не менее месяца.

Перед началом работы нужно подсчитать количество труб с помощью специального онлайн-калькулятора.

Водяные полы состоят из нескольких слоев, которые уложены в определенной последовательности:

• основание;
• пароизоляция толщиной от 0,1 мм;
• утеплитель — экструдированный пенополистирол;
• армированная сетка для прочности;
• трубы;
• бетонная стяжка с пластификатором толщиной до 5 см.

Толщина готовой конструкции достигает 8–14 см, а нагрузка на перекрытия доходит до 300 кг/м². Поверхность затвердевшего бетона застеливается финишным напольным покрытием.

Гидроизоляция

На чистый и максимально ровный черновой пол уложите полиэтиленовую пленку: один слой внахлест на другой и по 20 см на стены. Герметичность стыков обеспечьте скотчем.

Демпферная лента

Материал компенсирует расширение стяжки при нагревании системы и защищает поверхность от растрескивания. Ленту толщиной 8 мм и высотой 15 см приклейте по периметру комнаты, где пол стыкуется со стенами. Главное, чтобы она легла выше стяжки. Излишки материала обрежьте с помощью ножа.

Укладка утеплителя

От материала зависит эффективность работы системы, поэтому выбирать его следует правильно. Присмотритесь к экструдированному пенополистиролу или профильным полистирольным матам. Учтите толщину листов. При монтаже водяного пола над теплым помещением достаточно будет 3 см, при обустройстве на грунте — не менее 10. Уложите утеплитель по периметру комнаты и зафиксируйте его.

Армирование

Сетка повышает прочность стяжки и равномерно распределяет тепло, так как к ней прикрепляются нагревательные элементы. Выбирайте изделие с диаметром прутьев не больше 5 см. Размер клеток будет зависеть от укладочного шага. Делайте два армирующих слоя: нижний располагайте на утеплителе, верхний — поверх труб. Для соединения сеток используйте проволоку.

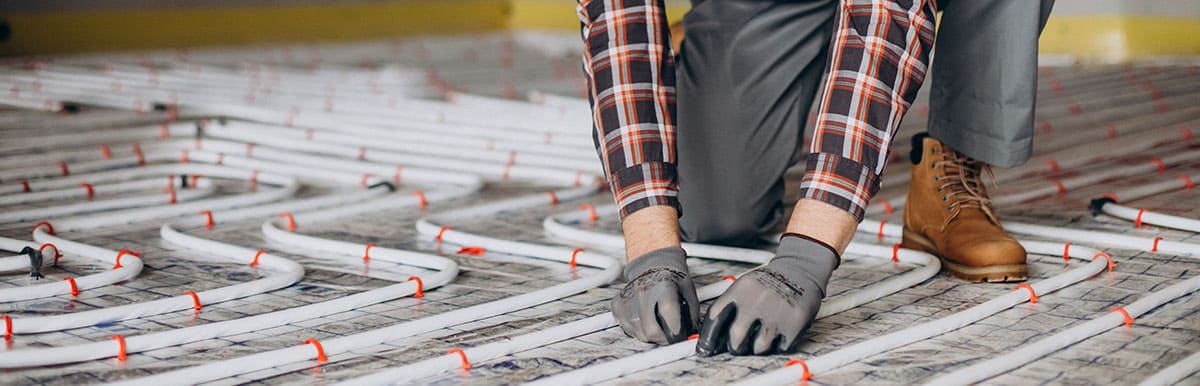

Укладка и крепление труб

Монтаж нагревательных элементов — самый ответственный этап. Понадобится приспособление для разматывания труб в бухтах. Снимать их кольцами нельзя из-за высокого напряжения, что серьезно мешает во время укладки.

Если у утеплителя нет разметки, нанесите ее самостоятельно. Так процесс монтажа станет проще. Метки должны соответствовать каждому шагу элементов нагревания. Для проведения отбивки линии и нанесения трассы используйте малярный скотч.

Отступайте 15–20 см от стен. Контуры делайте размером не больше 10 см и без швов. Допустимый шаг у стен равен 10 см, в центре — 15.

Устанавливайте контур на самых отдаленных участках от коллектора. Для утепления транзитных зон используйте вспененный полиэтилен, который сохранит энергию. Концы выведите к месту нахождения коллекторного шкафа. Зафиксируйте контур крепежными профилями, которые, в свою очередь, прибейте к полу дюбелями.

Прижмите трубы к армирующей сетке. Затем зафиксируйте пластиковым крепежом. Не пережимайте трубу: петля должна прилегать к ней свободно. Избегайте деформации контура, работайте аккуратно. Особенно с полиэтиленовыми изделиями.

Трубы из полипропилена гнуть сложно, так как они пружинят. Поэтому фиксируйте их сразу к сетке под определенным градусом. Материал, на котором появились полосы или белые пятна, использовать нельзя. Трубы диаметром 16–20 мм вы сможете согнуть своими руками, без специального оборудования.

Гидравлические испытания

Проверьте целостность и работоспособность готовой системы.

Коллектор, который подает теплоноситель, уже оборудован шаровым краном для подключения воды. К выходу соединительных труб присоедините опрессовочный насос.

Порядок заполнения гидравлической отопительной системы для проведения испытаний:

1. Закройте все каналы, кроме одного. Откройте воздухоотводчики.
2. Проверьте чистоту поступающей в систему воды.
3. Подождите, чтобы воздух полностью вышел, а вода станет прозрачной. Перекройте систему.
4. Если в водяном полу установлено несколько контуров, проверьте каждый.
5. После промывки и заполнения труб закройте кран подачи воды.

В результате процесса в контурах должен остаться только воздух, а вода быть чистой. При обнаружении протечки сбросьте давление в системе и устраните ее.

Установка маяков

Процедура необходима для того, чтобы стяжка получилась ровной. В качестве маяков можно использовать гипсокартонный профиль. Установите изделия по уровню чистового пола с учетом толщины самого покрытия. Уложите гипсокартон на подушки из раствора и зафиксируйте направляющий профиль.

Заливка стяжки

Укладку раствора начинайте с дальнего угла помещения в соответствии с маячками и заканчивайте полосой у выхода. Не пытайтесь сразу сделать поверхность идеальной. Главное, чтобы не было больших ям. Толщина слоя должна быть 3 см. Оставьте стяжку на пару дней. Как только она схватится, начинайте зачищать.

Деформационные швы

Неправильное расположение температурных зазоров или их отсутствие приведет к разрушению стяжки.

Обустроить усадочные швы необходимо в следующих случаях:

• высота стен 8 м и больше;
• комната имеет изгибы;
• площадь помещения превышает 30 м²;
• длина комнаты в два раза отличается от ее ширины.

По периметру швов уложите демпферную ленту и разделите армирование в местах зазоров. Толщина последних должна быть равна 1 см. Верхнюю часть каждого шва обработайте с помощью герметика. Помещение нестандартной формы разделите на прямоугольные или квадратные зоны.

Трещины на стяжке

Причина их появления — неправильное соотношение компонентов, плохое уплотнение раствора и т. д. Чтобы не возникли трещины, при заливке стяжки соблюдайте следующие правила:

• накрывайте бетон полиэтиленовой пленкой для исключения его стремительного застывания;

• используйте пластичный раствор для заливки с фибрами и пластификатором;

• разделяйте большие помещения усадочными швами;

• покупайте утеплитель плотностью не менее 40 кг/м³.

Укладка финишного покрытия

Приобретайте только тот материал, который специально предназначен для монтажа на водяные полы. Лучшим выбором станут керамика и керамогранит. Присмотритесь к ламинату, линолеуму или паркету, если производитель указал, что их можно укладывать на гидравлическую отопительную систему. Стелите напольное покрытие только на тщательно просушенную стяжку.

Для самостоятельного монтажа теплой водяной системы потребуется много сил, времени и нервов. Лучше доверить работу по ее проектированию и обустройству профессионалам с необходимыми сертификатами и лицензиями. Также учтите отзывы клиентов о компании, которую выбрали.
